諏訪東京理科大学 機械システム工学科
西山研究室との材料開発の事例

二ホウ化チタン超微粉末を用いた硬質被膜材の開発

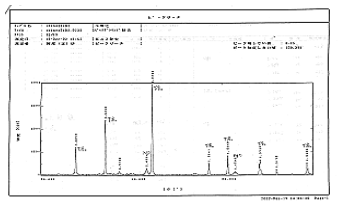

１．）図１は、Ｘ線解析により、二ホウ化チタン（TiB2）が高純度で生成できたことを表す。

▲図１X線解析結果

▲図２：二ホウ化チタン電子顕微鏡写真

２．）生成された二ホウ化チタン（TiB2）が、板状の六方結晶をしていることが、図２の電子顕微鏡による写真のように、確認できる。

３．）MTR法により製造された二ホウ化チタン(TiB2)の特徴
図３に示すようなナノメーターサイズの板状六方結晶体

• 硬度が非常に高い（約Hv.3400）
  （参考：焼入れ鋼 Hv.600〜1000 超硬合金 Hv.1500〜2000）

• 高融点（2900℃）

• 化学的安定性がある
  ◆硬度・超微細紛・板状結晶という特徴が硬質被膜生成に向いている

▲図３：板状六方結晶体

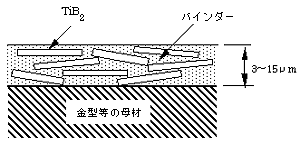

４．）図４、図５のように金型等の表面にTiB2を層状に配列させるように保護皮膜を形成すると、二ホウ化チタンのもつ高い硬度の特徴が生かせる。

▲図４：板状の硬質膜概念図	▲図５：硬質被膜断面
